LC3311CCW超低電容ES二極管替代物料：DW03DLC-B-S
發(fā)表日期：2021-06-15瀏覽：899
LC3311CCW和DW03DLC-B-S，它們之間的共同點是：超低電容ESD二極管，結電容低至1PF。超低電容ESD二極管，高速通訊端口靜電防護“神器”，封裝多樣，型號齊全。超低電容ESD二極管的選型原則，首先，要滿足產(chǎn)品的防護等級；其次，根據客戶產(chǎn)品的應用端口、實際工作電壓、封裝、浪涌電流等參數來選擇；最后，用于信號傳輸保護時，要注意信號的頻率或傳輸速率。有經(jīng)驗的電子工程師會(huì )根據信號的頻率或傳輸速率來選擇ESD二極管的電容值，頻率或速率越高，對ESD二極管的結電容就越低，太大的話，會(huì )干擾信號的傳輸甚至丟失。為此，超低電容ESD二極管，在高頻高速的通訊端口中無處不在。
近日發(fā)現，很多客戶前來詢ESD二極管LC3311CCW（品牌SEMTECH）的替代料號，LC3311CCW國產(chǎn)替代對應的料號是哪個？DOWO（東沃）品牌DW03DLC-B-S能否pin-to-pin替代LC3311CCW？ESD二極管廠家東沃電子FAE工程師根據LC3311CCW產(chǎn)品說明手冊，推薦使用國產(chǎn)替代物料：DW03DLC-B-S。有關(guān)ESD靜電保護器件DW03DLC-B-S詳細介紹，如下：
DW03DLC-B-S低電容ESD參數

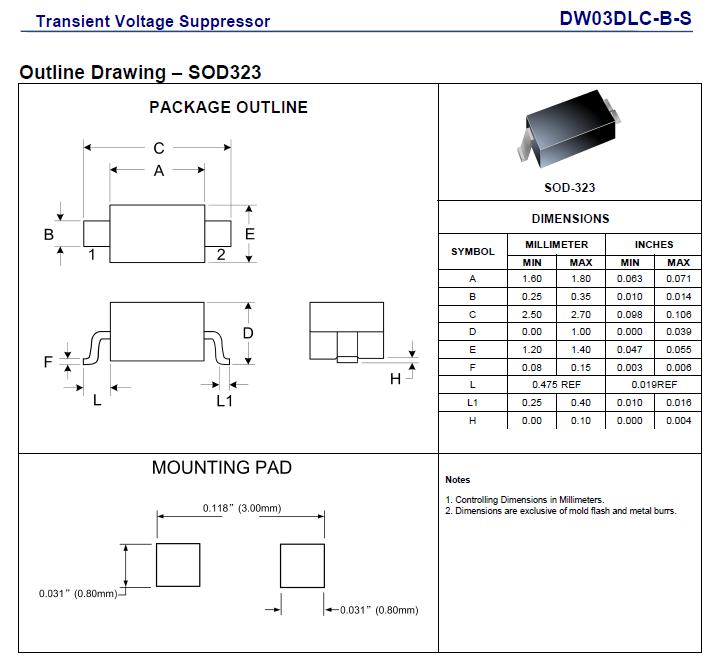

封裝形式：SOD-323峰值功率：350W
工作電壓：3.3V
擊穿電壓：4.0V
鉗位電壓：7.0V
結電容值：1pF
DW03DLC-B-S低電容ESD特性
雙向、低鉗位電壓保護一個電源或I/O端口
靜電防護>4KV
通過無鉛認證
阻燃等級UL 94V-0
IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5(Surge): 20A, 8/20μs
DW03DLC-B-S峰值脈沖功率350W，LC3311CCW峰值脈沖功率200W，DW03DLC-B-S能夠承受更高的浪涌電流沖擊能力。ESD二極管DW03DLC-B-S具有更好的供貨周期，可快速支持樣品、后續量產(chǎn)服務(wù)。同時，價格美麗，相比使用LC3311CCW，至少可以降低3%-12%的成本。在以太網(wǎng)、手機、PDA、無線系統、USB接口等領(lǐng)域都能看到超低電容ESD二極管DW03DLC-B-S，有關(guān)具體靜電防護方案，可直接咨詢東沃電子FAE電子工程師！
