Low Voltage Differential Signaling，英文簡稱：LVDS，中文全稱：低壓差分信號技術(shù)接口，是一種為了克服TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾等缺點而研發(fā)出的一種數字視頻信號傳輸方式，廣泛應用于高數據信號傳輸。眾所周知，在高數據信號傳輸過程中，ESD靜電防護一直都是電子工程師最頭疼的問題之一。那么，在低壓差分信號LVDS接口中，如何進行ESD靜電防護呢？

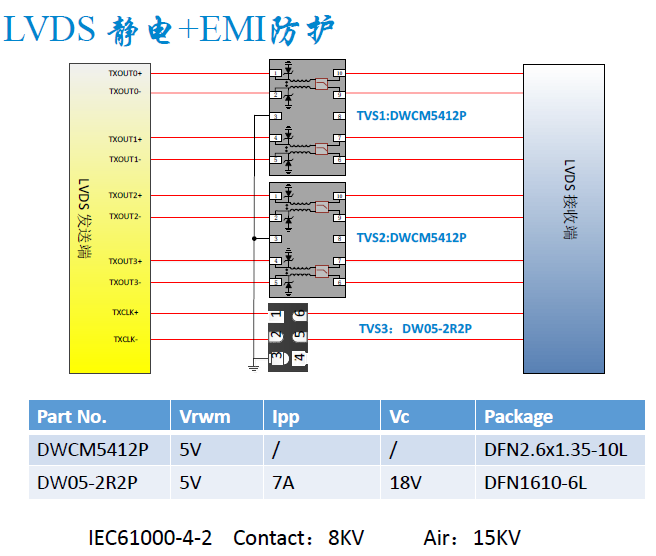

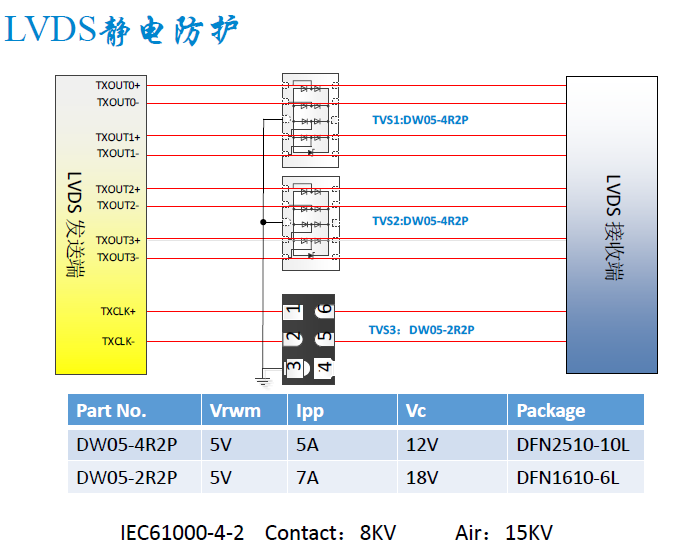

其實，只要掌握規律，對于任何ESD靜電防護難題，都不是問題。當然，這對于TVS二極管生產(chǎn)廠家東沃電子技術(shù)而言，更不在話下。接下來，為大家分享的是東沃技術(shù)陳工設計的：低壓差分信號LVDS接口靜電防護方案圖。

從電路保護方案設計圖中可以看出，選用的是低電容ESD靜電保護二極管，具體型號有：DW05-4R2P（DFN2.6x1.35-10L封裝）、DW05-2R2P（DFN1610-6L封裝）、DWCM5412P（DFN2.6x1.35-10L封裝）。有關(guān)相對應型號ESD靜電保護二極管規格書，可向東沃電子索取。防浪涌防靜電保護器件廠家東沃，種類繁多、型號齊全，從保護方案設計及整改、器件選型、EMC測試、樣品供應，一站式滿足客戶的需求。同時，還可以根據客戶的需求個性化定制保護器件！如需了解更多有關(guān)低壓差分信號LVDS接口靜電保護設計，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
